CKS(D)G系列干式串联电抗器

用途

该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容。



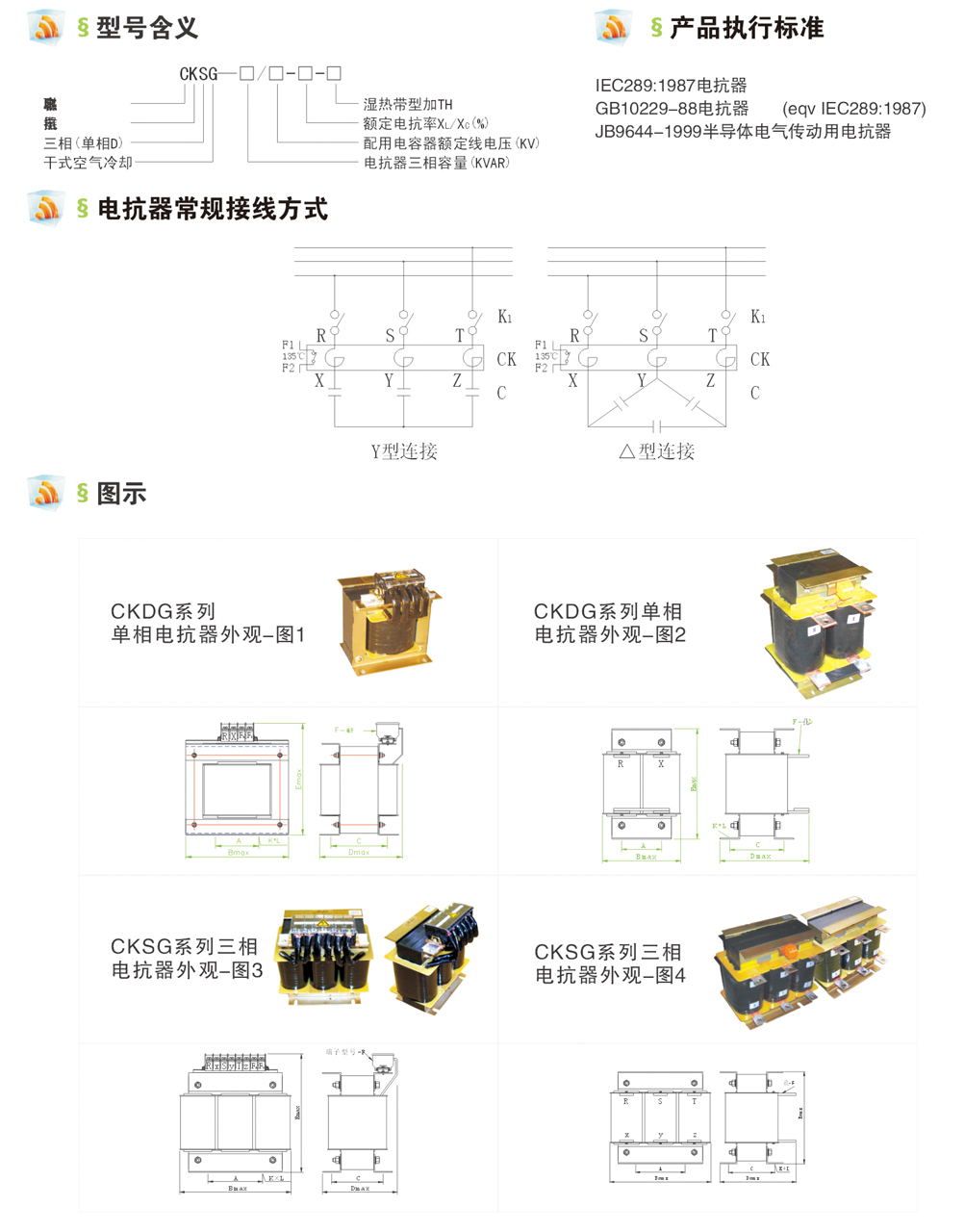

结构特点

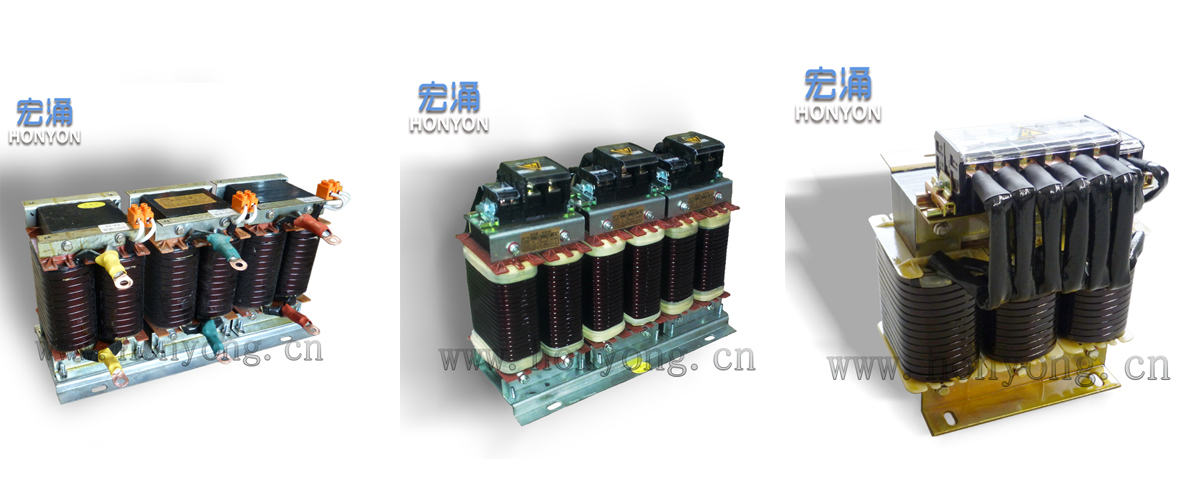

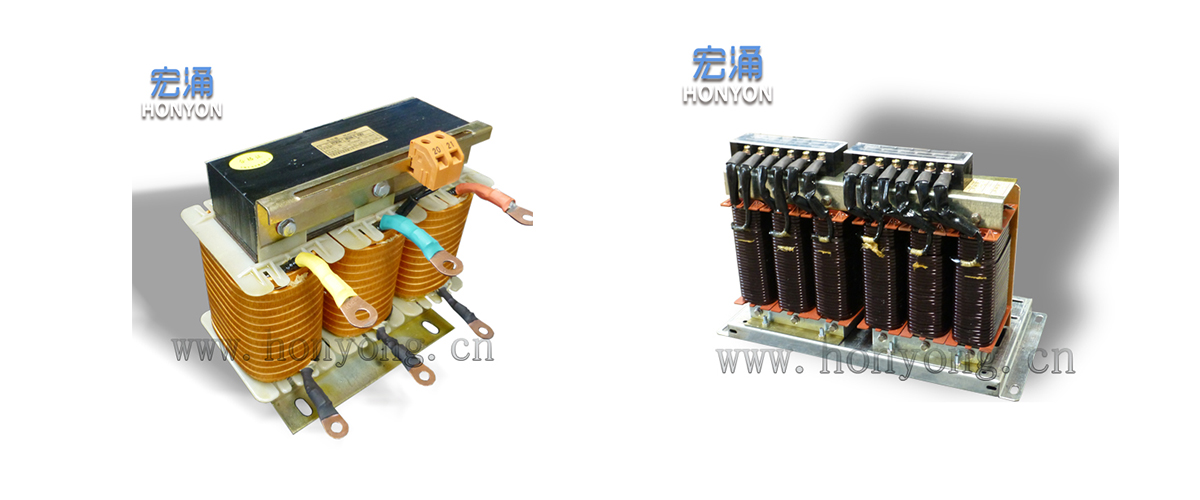

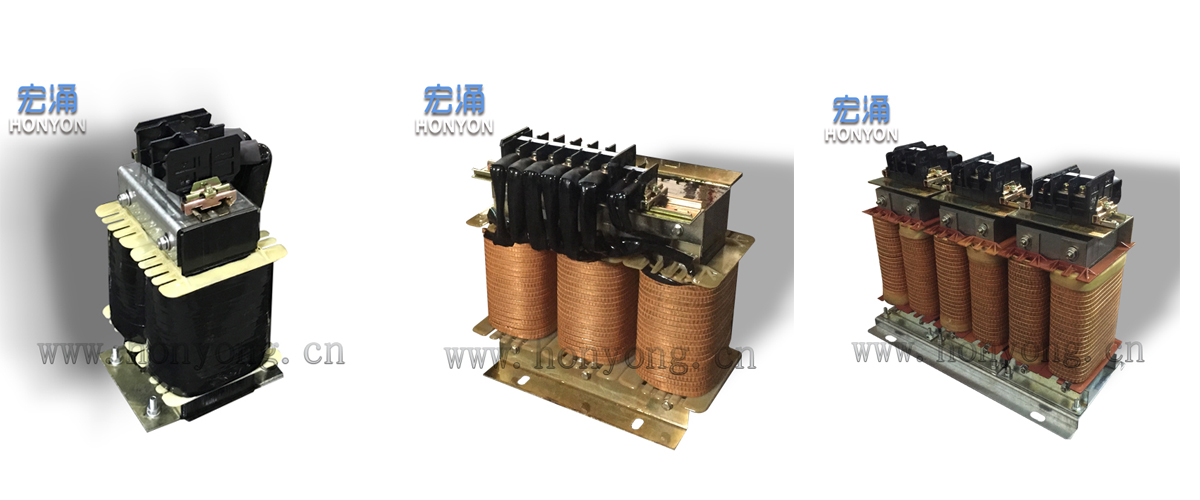

1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。4.电抗器的线圈和铁芯组装成- -体后经过预烘- +真 空浸漆-热烘固化这一 工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。



使用环境条件

1.海拔高度不超过2000米。

2.运行环境温度- -25C ~ +45C，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。



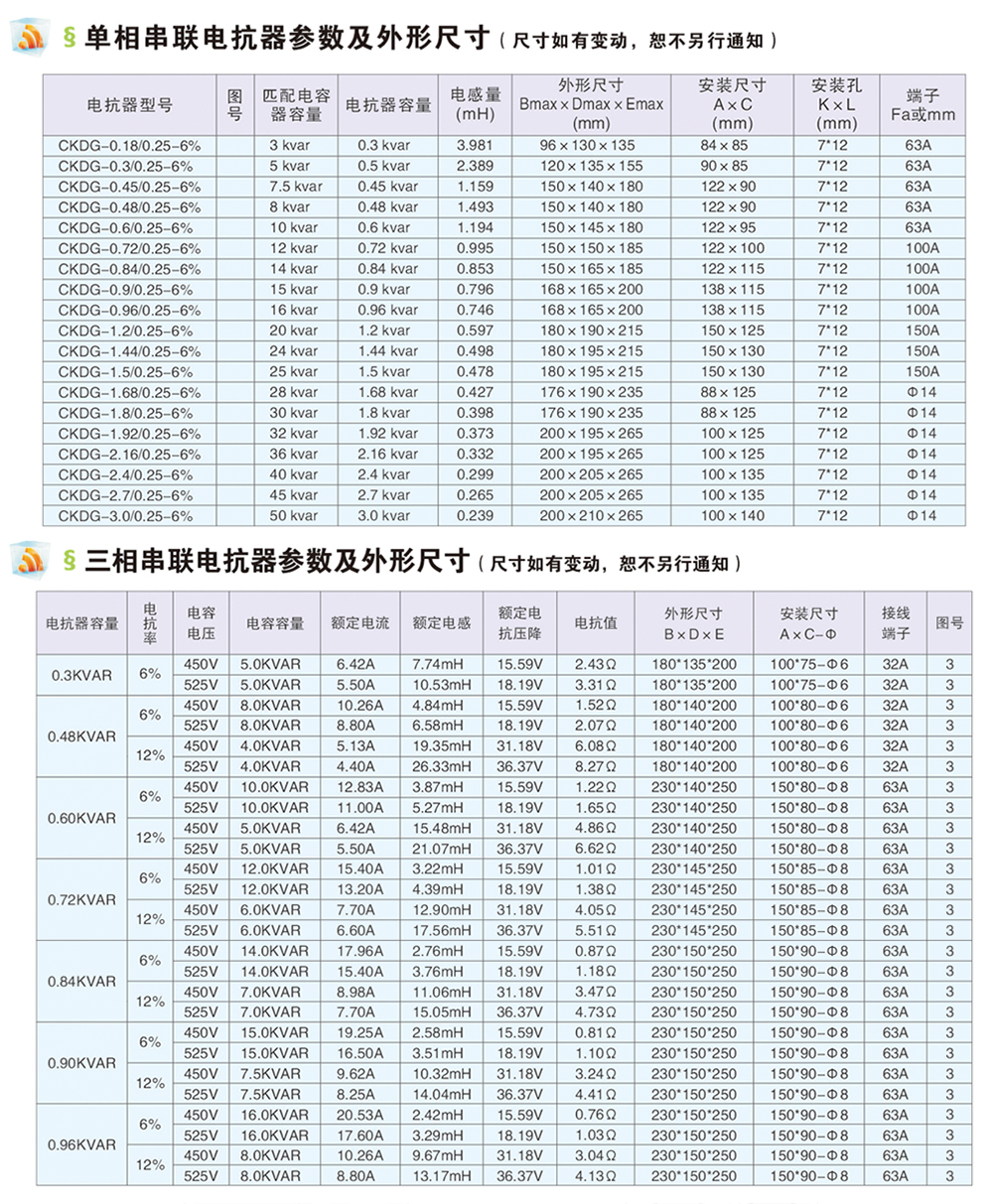

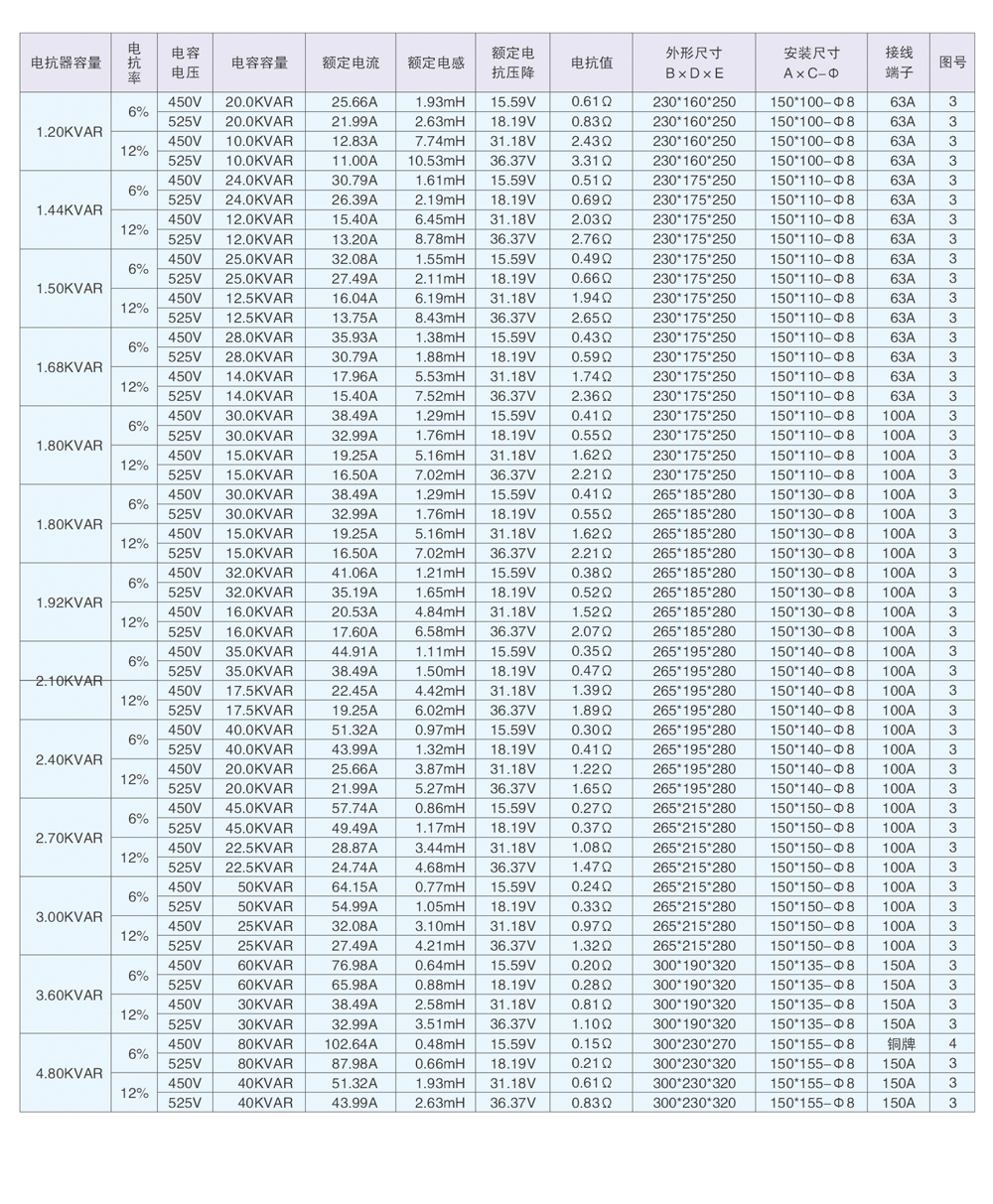

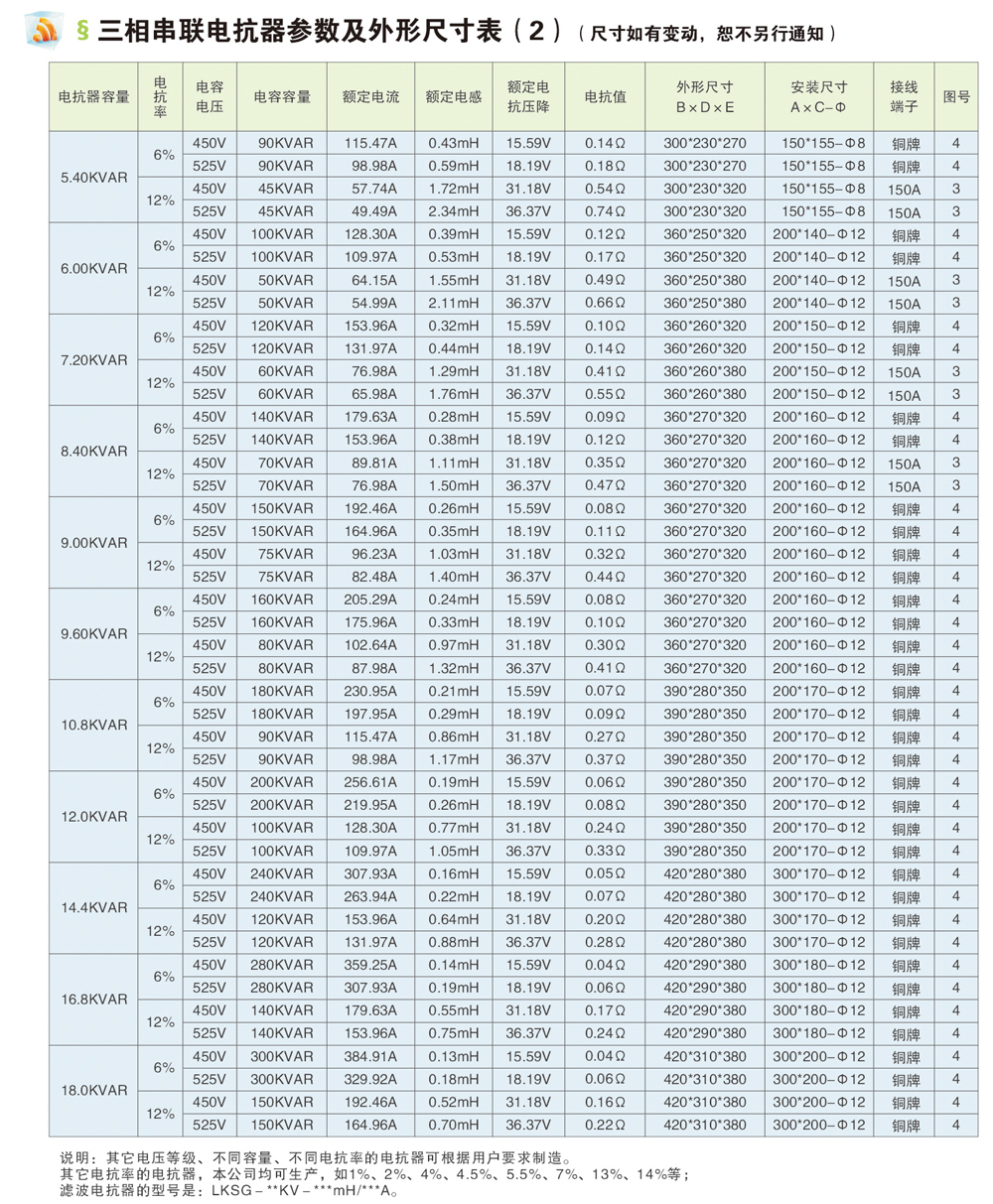

性能参数

1.可用于400V、660V系统。

2.电抗率的种类: 1%、4.5%、5%、6%、7%、12%、 ......

3.额定绝缘水平3k/min。

4.电抗器各部位的温升限值:铁芯不超过85K，线圈温升不超过95K。

5.电抗器噪声不大于45dB。

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。8.三相电抗器的任意两相电抗值之差不大于土3%。

9.耐温等级B级( 130C)、F级( 155'C)或H级( 180C)以上。
